砂浆凝结时间测定仪使用说明
砂浆凝结时间测定仪根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的专用仪器。它适用于测定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间，是各建筑科研单位、大专院校试验室的专用设备之一。
砂浆凝结时间测定仪【技术参数】

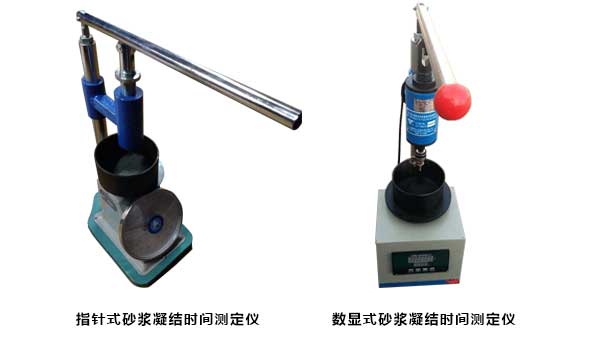

型号：SZ-100数显、ZKS-100指针式
1、检测范围：0~100N
2、视值精度：1%N
3、视值分辨值：0.5N
4、最大行程：50mm
5、试针截面积：30mm2
6、试模内径及深度：Φ140×75mm
砂浆凝结时间测定仪【结构及使用】
砂浆凝结时间测定仪由手柄，试针，立柱，底座，压力显示器(与传感器连接)(普通型为刻度盘显示), 试模，接触片，钻夹头，支架，主轴，限位螺母等组成。（见图）
其原理由（1）压杆给压力通过（2）试针轴向下滑动，使（6）试针插入（7）试模内砂浆里，由于砂浆随着时间长短而凝结硬度变化，使试针得到不同的贯入阻力，在压力器上读出不同的阻力值，这就是抗压强度。
其使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，将试模放在压力器圆盘上，此时将压力器指针调到零位（旋动（13）调零螺母）。然后操作者用手将压杆垂直向下施压力，在10秒时间内将试针贯入砂浆25mm，这时压力器刻度盘上所示为第一次测定值，同时将调节螺母（11）调到最高位置（即与（3）试针座上端面平），放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当阻力值达到0.3MPa时改为15分钟测定一次，直到阻力值达到0.7MPa为止。
砂浆贯入阻力计算f p= Np / Ap（MPa）
式中：f p——贯入阻力值（MPa）
Np——贯入深度为25mm时静压力（N）
Ap——贯入试针截面积（30mm2）
prefix = v ns =贯入阻力值计算精确至0.01MPa
具体试验方法,请参照中华人民共和国行业标准JGJ70-90,关于建筑砂浆基本性能试验方法第六章，砂浆凝结时间测定仪有关规定执行。
砂浆凝结时间测定仪【标定操作】
关掉砂浆凝结时间测定仪电源，在保证测量的力为零的情况下，同时按下清零健和▲ 键不放，接通电源，先进入零位校正，这时上排数码管显示零位误差，下排数码管显示原来存储的零位误差，当数码管显示稳定后按下▲ 键，数码管暗一下后数据被确认，按清零键进入高位校正，这时将标准力(祛码)加在传感器上，上排数码管显示计算出的力值，下排数码管显示放大倍数(4 位16 进制数)，按▲ ，键改变放大倍数，使上排数码管显示值等于所加的标准力值即可，这时再按下清零键，保存零位误差和倍数。
砂浆凝结时间测定仪【维护保养】
1、试验结束后，须将工作台面板，试针及接触片擦洗干净。
2、将试模内试样取出，擦洗干净，并上油防锈，使用前上脱模剂。
3、滑动部分应经常注油润滑，使仪器工作正常。
4、本仪器应安放在室温20℃左右安静及无腐蚀介质的环境中。
