KZJ混凝土抗折夹具用途：
KZJ混凝土抗折夹具是上海雷韵试验仪器制造有限公司自行研发的新一代专供本厂30t压力实验机测定水泥混凝土抗折强度、劈裂抗拉强度。
混凝土抗折夹具主要技术参数
1．最大抗折负荷100KN
2．最大劈裂抗拉负荷300KN
3．抗折标准夹辊直径φ30mm
4．上、下夹辊间净距离172mm

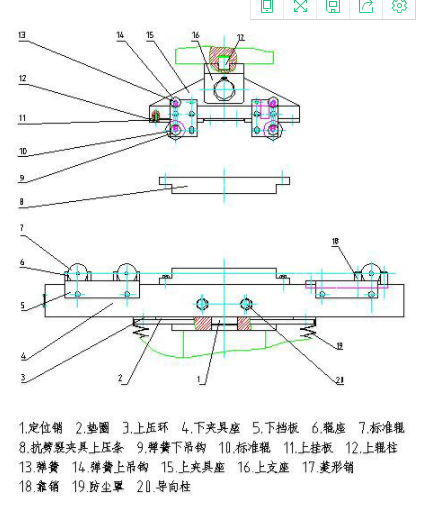

KZJ混凝土抗折夹具结构（见图）
本夹具主要由下夹具座（4）、上夹具座（15）、标准夹辊（7）（10）、抗劈裂夹具上下压条（8）等组成。下夹具座通过定位销（1）、垫圈（2）固定在压力机活塞上，上夹具座通过上支座（16）、菱形销（17）及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
混凝土抗折夹具使用与维护
本夹具只适用于本厂生产的30t压力试验机 。做抗折实验时，按以下步骤安装：
1.拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销（17）及上支座（16），用两内六角螺钉固定紧。
2.拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈（2）套在活塞上，销上定位销（1），装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱（20），调整好距离，用螺母锁紧。
3.抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊（7）及辊座（6）、右标准辊及靠销（18）移至内侧相应位置（辊间距为300mm），将上夹具座上左右标准辊（10）、弹簧（13）、弹簧上下吊钩（9）（14）移至内侧相应位置（辊间距为100mm），然后固定好，即可试验。
4. 做150×150×550mm试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置（辊间距为450mm），将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置（辊间距为150mm），然后固定好，即可试验。
5. 做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱（12）取下，装上上夹具条，用螺钉固定好，即可试验。
使用完毕后，应及时清除试块碎屑，各运动部位涂上润滑油，各光面涂上防锈油以防锈蚀。
